Особенности установки
Монтаж воздухопровода без труда можно провести самостоятельно. В этом плане наиболее простым решением является использование гофрированных изделий. Последние следует разрезать на детали нужной длины, а затем соединить с элементами вытяжки и вентиляционной шахты на кухне. Простую решетку рекомендуется заменить на ту, которая имеет встроенный соединительный патрубок. В подобных случаях для фиксации используются специальные хомуты. Для достижения максимальной прочности места соединений обрабатывают герметиком.
Аналогичным образом осуществляется установка воздуховодов из ПВХ. Ножовкой по металлу нужно разрезать трубу на отдельные детали требуемых размеров, затем с помощью специальных переходников осуществить их коммутацию с элементами вытяжки. Труба должна входить в патрубок не менее чем на 5 см. Места соединений в обязательном порядке необходимо промазать герметизирующим составом.
Если установить на кухне слишком мощную вытяжку, может наблюдаться обратная тяга: в комнату будут попадать запахи из вентиляционной шахты. Подобный эффект может происходить при использовании особо мощных агрегатов, производительность которых составляет 600−700 м3 воздуха в час. Для борьбы с такой проблемой требуется установить обратный клапан. Последний производят в нескольких вариациях:
- в виде пластмассового диска на оси;
- пленчатый.
Чтобы все детали вентиляции на кухне были в одной цветовой гамме, желательно покупать готовые комплекты. Сегодня большинство производителей выпускают наборы, которые состоят из вытяжки, воздухопровода и доборного элемента. Качество материалов играет далеко не последнюю роль. Излишняя экономия чревата тем, что система проработает не больше пяти лет. В то же время высококачественная продукция из ПВХ рассчитана на эксплуатационный период не меньше 30 лет.
Монтаж, подключение, установка на кухне
Монтаж фильтрационных вытяжек значительно проще и занимает намного меньше времени, чем монтаж вытяжек с воздуховодом, ведь для ее установки не требуется устанавливать и подводить к вентиляции воздухопровод на кухне.
При монтаже с выводом в вентиляцию потребителю нужно всего лишь на расстоянии около 75 см от варочной поверхности (например, встроенной электрической плиты) закрепить ее корпус на стене при помощи двух болтов, если она навесная, или установить таким же путем внутрь мебели, если она встроенная. После фиксации корпуса, вытяжка готова к использованию по своему прямому назначению. Так же вы можете почитать про то, как устроена островная вытяжка и про умные гаджеты для дома.
Трубы для вытяжек: советы и рекомендации по выбору
Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.
Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.
Статья по теме:
Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.
Формы и размеры вентиляционных труб: правила выбора
Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.
Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см
Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.
Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.
Как рассчитать минимальные размеры пластиковой трубы
Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.
Правильно подобранный размер труб влияет на качество работы вытяжки
Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.
Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:
Sмин=Sр*(Qр*Qмакс), где:
Sмин – минимальный показатель сечения;
Sр – сечение патрубка, указанное в паспорте изделия;
Qр – объем воздуха, который подлежит удалению;
Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.
Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.
Размер пластиковой трубы можно рассчитать по специальной формуле
Советы по выбору
При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.
Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.
При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.
Диаметр и форма
Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.
Минимальное сопротивление движению воздуха оказывают круглые короба.
Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.
Размеры и сечение
Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.
Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.
Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.
Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.
Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.
Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.
Расчет минимально необходимого размера
Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.
Рассчитывается минимальное сечение по формуле:
- Sмин — минимальное возможное сечение.
- Sраб — паспортное сечение патрубка вытяжки.
- Qраб — требуемый объем удаляемого воздуха.
- Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
- Qраб рассчитывается по формуле:
- Qраб = объем кухни х 12 раз х 1,3 в м³.
В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.
Гибкие и жесткие изделия
Существует множество различных видов воздуховодов для вытяжки на кухне. Например, все изделия можно классифицировать по материалам, из которых они изготовлены. От этого качества напрямую зависит конечная стоимость продукции, а также ее эксплуатационные характеристики. Однако это далеко не единственный фактор, по которому разделяют воздухопроводы.
Все виды конструкции делятся на 2 типа:
- Гибкие — можно размещать под различными углами. При необходимости их допустимо сжимать или растягивать (конечно же, в пределах разумного). Однако следует учитывать, что слабо вытянутый воздуховод гораздо лучше сопротивляется воздушным потокам. Это способствует снижению эффективности вентиляционной системы в целом. Подобные конструкции зачастую производят из алюминия. Основной недостаток заключается в том, что специалисты не советуют делать гофрокороб длиной более 3 м. Это обусловлено тем, что каждый лишний метр будет снижать производительность системы на 10%.
- Жесткие конструкции характеризуются простотой сборки. Кроме того, внутренняя поверхность таких изделий гладкая и ровная. Цена на эти модели гораздо выше, однако их положительные свойства оправдывают стоимость.
Идеи дизайна в интерьере
Вытяжка в интерьере кухни станет гармоничным дополнением к дизайну, если подобрать правильную модель.
В кухне стиля кантри или прованс центральным элементом станет крупная вытяжка-купол с резным бортиком. Чтобы сделать ее еще заметнее, подберите вариант контрастного цвета.
Куполообразная вытяжка с золотой отделкой гармонично впишется в классический интерьер. Альтернативная идея для стиля классика — любая вытяжка, скрытая за деревянными бортами под фасады.
На фото просторная кухня со стальной техникой
Оформляя современную кухню в стиле модерн обратите внимание на наклонные стеклянные варианты, либо современные островные модели. Направлению хай-тек подойдет также дизайнерская наклонная вытяжка из закаленного стекла или стальная куполообразная
Направлению хай-тек подойдет также дизайнерская наклонная вытяжка из закаленного стекла или стальная куполообразная.
На фото интерьер в стиле минимализм
В зависимости от окружающей обстановки, в лофт приобретают стальные или черные вытяжки. По форме подходят купольные, цилиндрические, прямоугольные.
На фото вариант нестандартного кухонного дизайна в доме
Схема кухонной вытяжки
Для того, чтобы лучше понимать, что вы собираетесь делать, нужно в первую очередь знать схему прибора и принцип его работы, иначе ничего не получится сделать нормально. Также это необходимо для того, чтобы можно было самостоятельно разобрать и затем снова собрать вытяжку в случае поломки или прочистки, которую желательно делать как минимум каждые полгода во избежание возможного возгорания.
Большую роль в вытяжке играет ее двигатель или двигатели, так как в некоторых более мощных моделях их устанавливают по два. Это своего рода «сердце» всего прибора, от него зависит мощность работающего аппарата. Чаще всего подобные двигатели имеют мощность от 50 до 200 ватт, скорость их оборота составляет от 1500 до 2000 в минуту. От этого зависит производительность прибора, но не стоит забывать, что чем больше мощность, тем больше электроэнергии будет потреблять вытяжка, обязательно учитывайте это
К тому же более мощные вытяжки будет иметь высокий уровень шума, на это тоже нужно обратить внимание
Большую роль в энергопотреблении вытяжки и ее строении играют лампы, установленные в ней и направленные на освещение плиты или варочной поверхности. Чаще всего устанавливаются светодиодные или галогенные лампы. Если вы хотите сэкономить в будущем на энергопотреблении, то стоит отдать предпочтение светодиодным лампам, так как галогенные потребляют фактически столько же энергии, сколько и обычные лампы накаливания.
Для подключения прибора к сети используется обычный шнур, чаще всего его длина составляет полтора-два метра, если для вас это мало, то придется использовать удлинитель. Если вам захочется скрыть шнур и удлинитель, то продумайте это заранее.
Немаловажную роль в строении вытяжки играет антижировой фильтр, который находится буквально «на входе» прибора и виден над варочной поверхностью. Этот фильтр нужен для того, чтобы улавливать неприятные запахи, а также защищать двигатель и другие части от грязи и крупных примесей. Это своего рода металлическая сетка или плотная перфорированная фольга, имеющая несколько слоев, в идеале она должна иметь антикоррозионное покрытие.
Некоторые недорогие модели имеют так называемые одноразовые фильтры, изготовлены они из синтетической ткани, очень скоро их придется менять. Стоят они недорого, но это не очень удобно, поэтому лучше отдать предпочтение первому варианту. Периодически нужно чистить фильтры, так как они покрываются копотью и жиром, это может вызвать наличие неприятных запахов и испортить работу прибора.
В некоторых более дорогих моделях есть угольные фильтры, которые устанавливаются обычно за двигателем вытяжки. Подобные фильтры помогают дополнительно очищать воздух, в них есть микрогранулы из угля, работающие по тому же принципу, что и фильтры для очистки воды. Недостатком подобных фильтров является то, что их нужно часто менять, делать это просто, но требует некоторой сноровки. Загрязненные или старые фильтры мешают нормальной работе вытяжки на кухне.
Вытяжки также имеют несколько видов управления, которые отличаются между собой, выбирать нужно тот вид, который кажется удобным для вас, каких-то функциональных различий по большому счету они не имеют. Вот основные виды управления:
- Кнопочное управление. Представляет собой наличие обычных утапливаемых кнопок, которые знакомы каждому человеку. Обычно кнопки расположены на передней панели вытяжки, они легкодоступны. Такое управление чаще всего находится в наиболее дешевых моделях прибора, но при этом оно и самое надежное
Ползунковое управление. Также недорогой вид управления, который есть во многих экономичных моделях. Работает по принципу передвижного рычажка, он движется по делениям, меняя мощность прибора и иногда освещение варочной поверхности
Сенсорное управление. Такое управление наиболее популярно, оно есть в большинстве современных устройств. Во-первых, выглядит оно очень стильно, не требует особого ухода и не теряет товарного вида даже после долгой эксплуатации. Сенсорная панель чаще всего располагается на передней панели вытяжки, работает от малейшего прикосновения. В более дорогостоящих моделях даже можно устанавливать определенную программу работы прибора. Например, при резком появлении сильного запаха мотор начинает работать в усиленном режиме, направленном на быстрое устранение неприятного аромата, при приближении человека срабатывает световой индикатор, который освещает поверхность.
Видео — монтаж кухонной вытяжки
Некоторые наиболее «умные» модели также работают без участия человека, они включаются и отключаются автоматически при появлении запаха или включении/выключении плиты.
Почему вентиляция и вытяжка разные вещи
Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени – отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.
Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:
- Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
- На чердаке каналы объединяются коробами, выходят сообща наружу.
- Воздух выбрасывается на чердак, откуда поступает на улицу.
При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.
Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.
Простого пути решения проблема лишена:
- Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
- Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.
Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

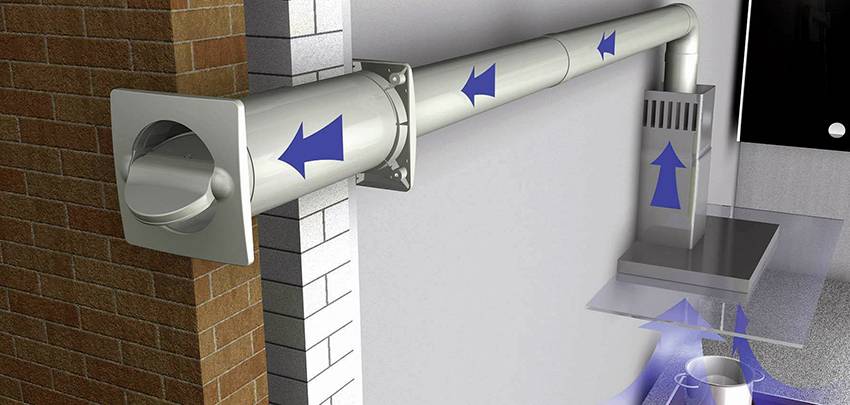

Применение вентиляционных труб для вытяжки на кухне
Залог красивой и уютной кухни – это ее безупречная чистота. Важны регулярная уборка и чистый воздух. Обыкновенного проветривания здесь недостаточно, так как во время приготовления еды выделяется влага и элементы сгорания, которые оседают на стенах, потолке, полу и мебели. В значительной мере решить эту проблему поможет вентиляционная вытяжка. Данный прибор требует правильной установки, особенно в месте соединения с вентиляционным каналом. Правильно подобрав трубу на вытяжку, получится значительно повысить эффективность вентиляции.

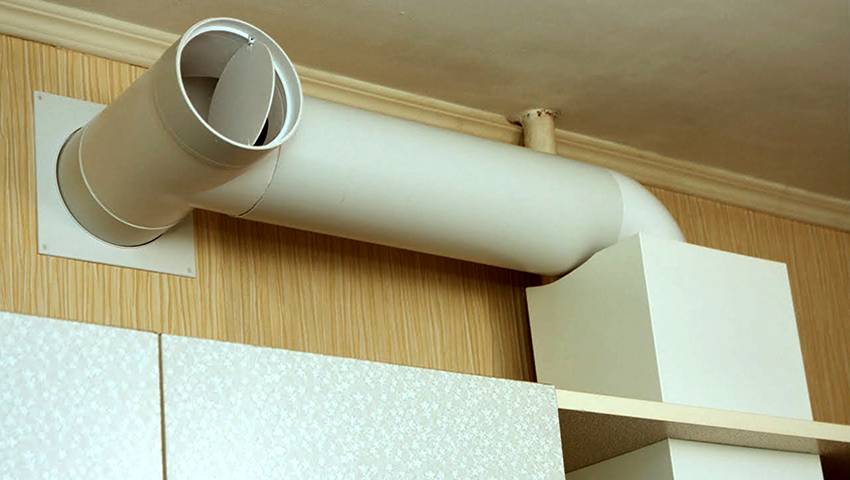

Правильно подобранная и установленная труба повышает эффективность вытяжки на кухне
Любой жилой дом должен быть оборудован вытяжкой. Это важнейшее условие не только для комфортного, но и безопасного проживания, так как сами люди при дыхании выделяют углекислый газ и влагу. Кроме этого, такие продукты распада, как копоть, жир, газы и влажность, появляются во время приготовления пищи.
В результате влага оседает на мебель и стены, образуя плесень, гарь и копоть, которые загрязняют поверхности, а элементы сгорания, такие как углекислый газ, приводят к утомляемости, раздражительности дыхательной системы, ухудшению самочувствия и снижению работоспособности. Канцерогены, выделяемые при жарке, могут вызвать отравление. Именно поэтому важна установка вытяжки, на эффективность работы которой в значительной мере влияют правильно подобранные трубы.
Эволюция и развитие воздуховодов для вытяжки на кухне
В многоэтажках, построенных в советское время, квартиры имели небольшую площадь. Вентиляция в таких помещениях забирала не только вредные вещества из кухни и ванной, но и воздух из жилых комнат. Вентиляционные короба тогда встраивали прямо в стены зданий. В домах индивидуальной застройки вентиляция вообще не предусматривалась, а от вредного влияния углекислого газа жителей спасал обычный дымоход, встроенный в домашнюю печь. Туда улетучивались продукты сгорания топлива и элементы распада, образующиеся во время приготовления еды.
Как правило, вытяжного канала недостаточно, поэтому дополнительно ставится вытяжка с воздуховодом
Свежий воздух в старые дома и квартиры поступал в основном через неплотно прилегающие двери и окна, а нагар и копоть накапливались постепенно на стенах и потолке, поэтому каждый год требовалось проведение побелки. В отдельных квартирах были предусмотрены вентиляционные каналы – прототипы кухонных вытяжек, такая же вентиляция обустраивалась в ванных комнатах и туалетах.
В современных квартирах, кроме вытяжки, монтируют дополнительную систему вентиляции. Она может быть вытяжной и приточно-вытяжной. В энергоэффективных домах монтаж приточно-вытяжной системы с рекуперацией тепла – это обязательное условие.
Классификация по материалам
Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

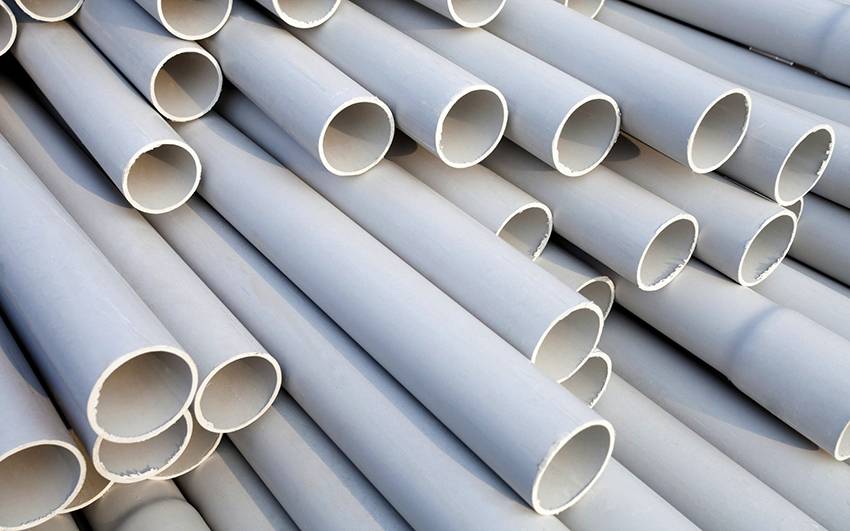

Конструкции из пластика
На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:
- устойчивость к ржавчине;
- простота сборки;
- низкая стоимость;
- гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
- малый вес, благодаря которому гораздо проще осуществить монтаж;
- отсутствие шумов во время работы вытяжки.
Стальные и алюминиевые агрегаты
На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:
- алюминий является простым и универсальным материалом;
- изделия стоят дешево;
- быстрый и простой монтаж;
- конструкции устойчивы к воздействию высоких температур.
Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:
- Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
- Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
- Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

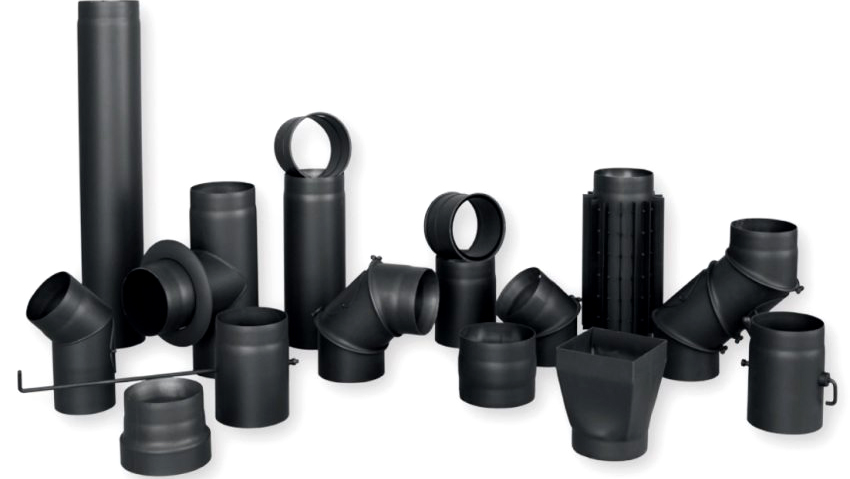

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия
Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными
Основные достоинства подобных моделей:
- Относительная дешевизна.
- Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
- Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.
Некоторые минусы:
- для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
- для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
- большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
- для герметизации каналов потребуется использование специальных средств;
- в процессе эксплуатации ощущается сильный шум.
